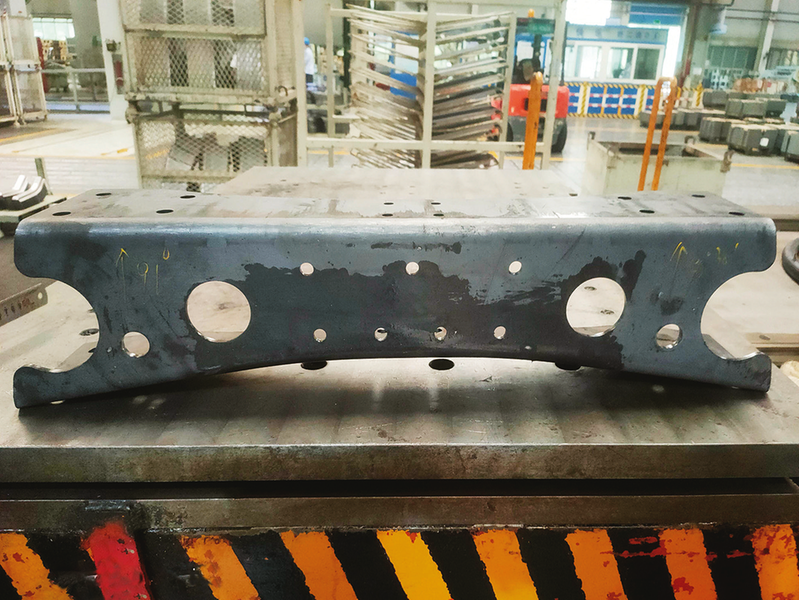

经验证，U梁模具压制出的制件底面平面度满足设计公差要求

　　在厚板料模具制造领域，回弹控制与质量稳定性始终是公认的难题。汽车装备制造厂承接了陕西通力三套U型梁厚板料模具生产任务。面对厚板料高回弹特性和严苛的尺寸公差要求，项目团队以问题为导向，以数据为支撑，走出一条“精准排查、动态调控、技术赋能”的质量提升之路。
　　U型梁结构件广泛应用于商用车关键承载部位，其成型质量直接影响整车安全性与装配精度。由于厚板料回弹大，传统模具设计往往依赖CAE仿真进行回弹补偿，但理论值与实际成型偏差大，导致反复补焊、修模，模具制造周期长、成本高。本次三套模具结构相似，团队采用“先验证合格一套、同步整改其余”的策略，既缩短了验证周期，又提高了通用件使用效率，为后续同类项目积累了可复用的经验。
　　在模具首轮验证阶段，制件两端开口尺寸分别为178mm和185mm，两边尺寸超差太大。团队没有急于进行回弹补偿，而是从模具、设备、材料、工艺四个维度逐项排查，最终锁定机床两端顶杆不一致这一根本原因。通过调整更换设备，消除了成型过程中设备的系统性不对称，为后续回弹控制奠定了统一基准。
　　针对回弹问题，团队发现通过调节托料块高度可有效控制制件开口尺寸：托料块越低，预弯越强，回弹越小。但随之而来的是定位孔拉伸变形和取件困难。为此，团队设计了浮动定位销结构：利用弹簧、卸料螺钉和圆柱定位销的组合，实现定位销在成型过程中自动下移。这一创新彻底解决了定位孔变形、取件难等系列问题，显著提升了开口尺寸的稳定性。
　　为控制回弹而设置的凸包结构，间接导致了制件底面凹陷超差。传统点位测量无法全面判断形面状态，团队引入蓝光扫描技术，对制件底面进行全型面扫描、数据处理与型面优化，一次性修正到位，大幅提高了验证效率。
　　通过以上系统化举措，三套U型梁模具合格交付，关键尺寸稳定达标。项目实现了：回弹控制不再依赖反复试错，通过托料块高度调节实现动态调控；验证周期大幅缩短，蓝光扫描与浮动定位销的应用，减少了50%以上的现场返修工作量；形成了一套适用于厚板料U型梁模具的系统性质量控制方案，可在后续同类项目中推广应用。
　　通过此次厚板料模具质量问题的解决，团队深刻认识到，技术创新并不是那么高不可攀，只要坚持问题溯源，实事求是、数据驱动、问题导向，就能在一次次攻坚中锻造出真正可靠的精品装备。
　　汽车装备制造厂 王永康
